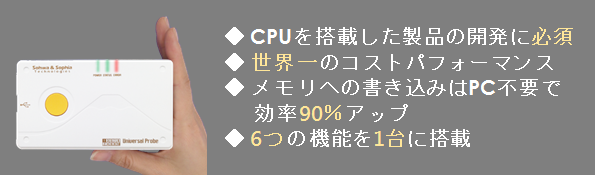

【新製品リリース情報】　”Universal　Probe”　好評発売中!!

電子機器の開発から製造まで幅広くお使い頂けるオールインワンツール!!
　・ICE　　・Flash Writer　・ロジックアナライザ　・プロトコルアナライザ
　・パターンジェネレータ　・バウンダリスキャン
の機能を備え価格は\19,900（税別）～ご提供!!

開発元　株式会社 Sohwa & Sophia Technologies
http://www.ss-technologies.co.jp/products/u_prb/arm/index.html

開発環境の整備、作業効率アップ方法に悩んでおりませんか？
Universal Probeは電子機器の開発から製造まで幅広くお使い頂ける低価格のオールインワンツールです。

ソフトウェアを変更する事で機能を入れ替えることができ、1台でハードウェア・ソフトウェア両方の開発にご使用頂ける
コストパフォーマンスに優れた製品です。

＜機能概要を紹介した動画公開中！＞

MFA（マルチコアファンクションアナライザー）

試作段階など製品開発の上流工程においては、安定化電源・オシロスコープ・ディジタルマルチメータなどの機材を「使いたい時に自由に使いたい」とエンジニアであれば感じた事があるはずです。
デバッグに関するノウハウを生かし、よりコンパクトに、より使いやすく、そして低コストで実現します。
エンジニアの夢であった1人に1台の環境も可能になります。

MA0001K　￥198,000

●付属品
LA/PGケーブル、JTAGケーブル、簡易DC電源コネクタ、クリップ
ACアダプタ／ケーブル、USBケーブル

●特長

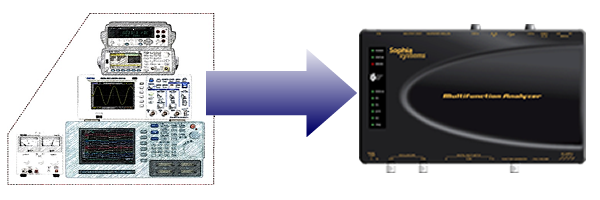

・計測器7台の機能が1台に集約
　オシロスコープ
　ロジックアナライザ
　パターンジェネレータ
　ファンクションジェネレータ
　デジタルマルチメータ
　簡易DC電源
　JTAGチェッカ
・開発者、製造、検査で最適
・出張に軽量で便利
・測定結果を保存し、実験レポートの作成
・低価格

▼詳細PDFダウンロードはこちら

MFA（マルチコアファンクションアナライザー） (1.37MB)

メニュー

　特長｜構成｜接続｜ハードウェア仕様｜アプリケーション｜自動報告書作成｜ FAQ ｜ダウンロード

特長

ボード開発、保守に必要な機器がすべて詰まった上にコンパクト

オシロスコープ、ロジックアナライザ、簡易電源・・・ボード開発、保守に必要な機器が全てつまっており、わざわざ複数の機器を購入、準備する必要がありません。これ一台でＯＫのオールインワンツールです。
PCデスクの横においても邪魔にならず、ビジネスバッグに十分入る大きさで、持ち運び、設置も簡単です。

全機能同時使用可能

全ての搭載機能が同時に使用できますので、信号を与えて観測するという一連の作業がこれ1台で実現できます。

操作ツールを一本化、解析データをらくらく一括管理

■ 個別に計測器を使用した場合

	同じ内容の評価を繰り返す場合や、複数パターンを試す場合に威力を発揮します。各パターンとそれに対する測定条件が簡単に設定でき、実行後は自動で結果を収集します。

＜測定条件一覧＞

■ マルチファンクション・アナライザを使用した場合

▲項目一覧に戻る

構成

ハードウェア構成

アクセサリ(標準添付品)

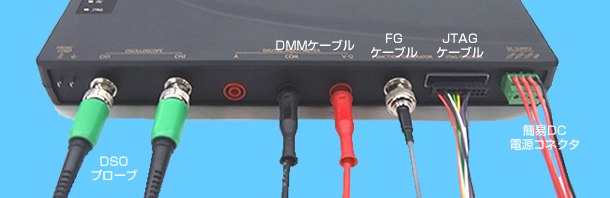

LA/PGケーブル	JTAGケーブル	簡易DC電源コネクタ

クリップ	ACアダプタ／ケーブル

アクセサリ(オプション)

DSOプローブ HP-9250 (問合せ先：ミスミ) ※2本必要	FGケーブル TLBNWA-1.5D2V-PPRG-1 (問合せ先：ミスミ)	DMMケーブル黒:4310-2D-IEC-100-0 赤:4310-2D-IEC-100-2 (問合せ先：常盤商行)


MA DSO差動プローブ TT-SI9001 (問い合わせ先：TESTEC または　RSコンポーネンツ）	LANケーブル Ethernet 10/100BASE-T	USBケーブル miniB ケーブルタイプ

お得なケーブルセットを準備しております。価格はお問合せください。
セット１：DSOプローブ、FGケーブル、DMMケーブル
セット２：DSOプローブ、FGケーブル、DMMケーブル、USBケーブル

▲項目一覧に戻る

接続

マルチファンクション・アナライザ

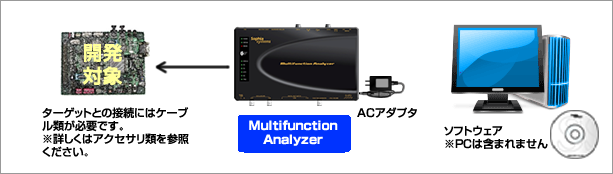

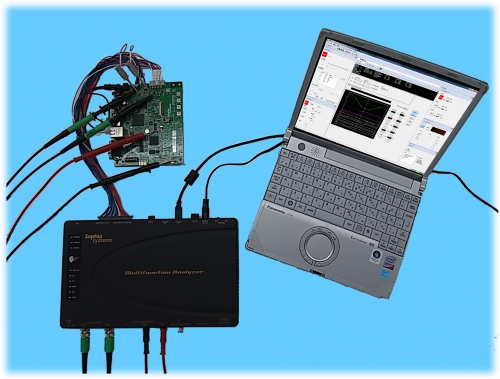

全体の接続イメージ

▲項目一覧に戻る

ハードウェア仕様

項目	仕様
デジタルストレージオシロスコープ（DSO)	2ch, 1GSa/S,　周波数帯域200MHｚ
ロジックアナライザ（LA)	16ch, 1GSa/S
パターンジェネレータ（PG)	8ch, 10ms～5ns, 出力電圧+3.3V
ファンクションジェネレータ（FG)	1ch, 1MHｚまでの正弦波 / 三角波 / 方形波 , 出力電圧範囲 ±5.0V
ディジタルマルチメータ（DMM)	1ch,直流電圧～100V/直流電流～1.0A/抵抗値～40MΩ
簡易DC電源	3ch, 直流正電源+1～+15V / 0.5A　2ch 直流負電源-1～-15V / 0.5A　1ch
JTAGチェッカ	1ch
その他　LAN	Ethernet 10/100BASE-T
その他　USB	mini-B
電源　外部電源	ＡＣアダプタ
外形寸法	W:270×D:162×H:31 (mm)　突起含まず
本体重量	610g

動作環境

項目	仕様
本体	IBM PC/ATまたはその互換機でWindows 8 / Windows 7 / VistaSP2 / XP SP3が動作し、USB2.0または1.1ポートを持っているMicrosoft Excel 2003以上がインストールされたPC。
ディスプレイ	1024×768ピクセル以上、24ビットカラー
システム要件	1GHz以上の32bit（x86）または64bit（x64）プロセッサー。 1GB以上のメモリー（32bit）または2GB以上メモリー（64bit）。 1GB以上の空き容量があるハードディスクまたはSSD。

▲項目一覧に戻る

アプリケーション

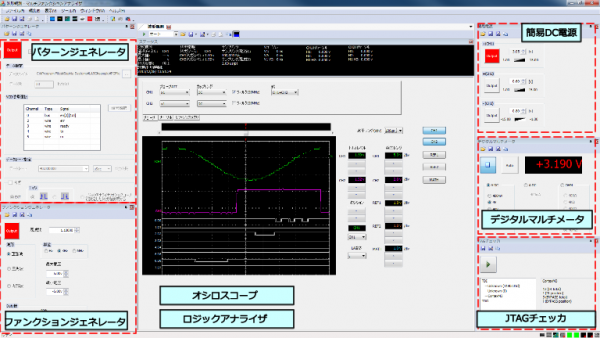

マルチファンクション・アナライザ　アプリケーション

設定の詳細は「自動報告書作成」タブをご参照ください

自動報告書作成ウィンドウ

メインウィンドウ

▲項目一覧に戻る

自動報告書作成

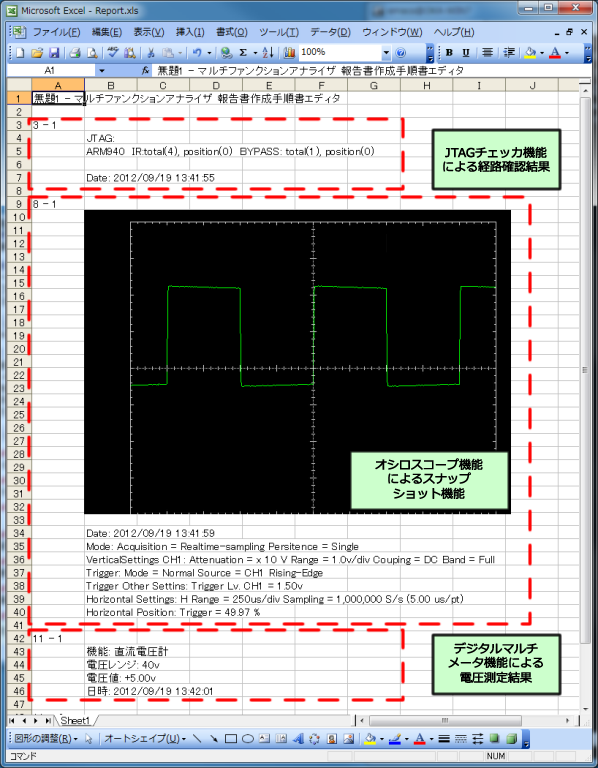

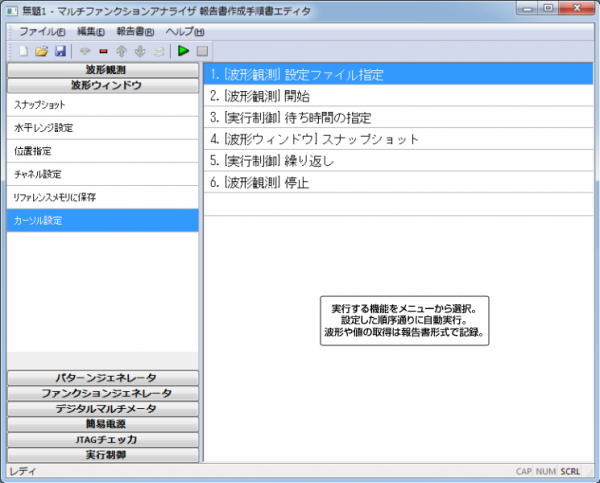

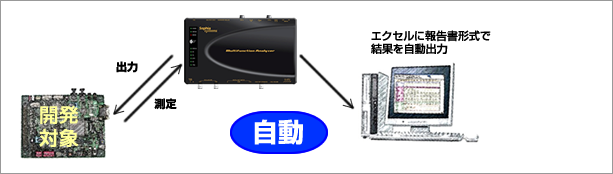

自動報告書作成機能は実行したい機能をマウスで選択し、並べた順番に自動で実行する機能です。
実行した結果は報告書ライクな形式でエクセルに出力されます。

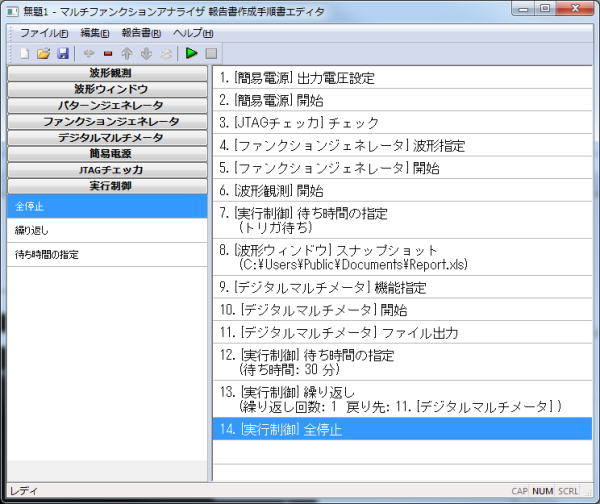

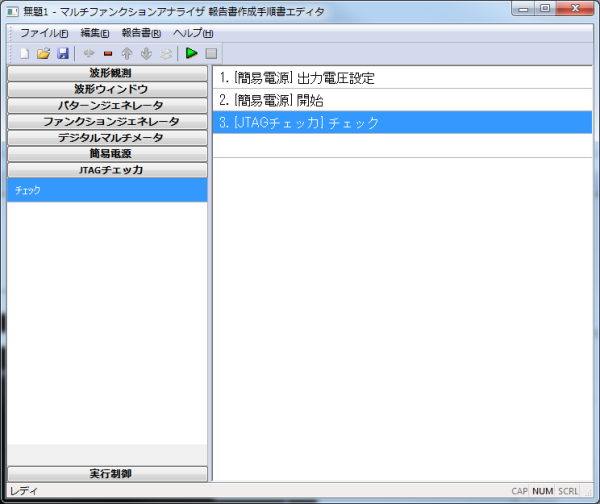

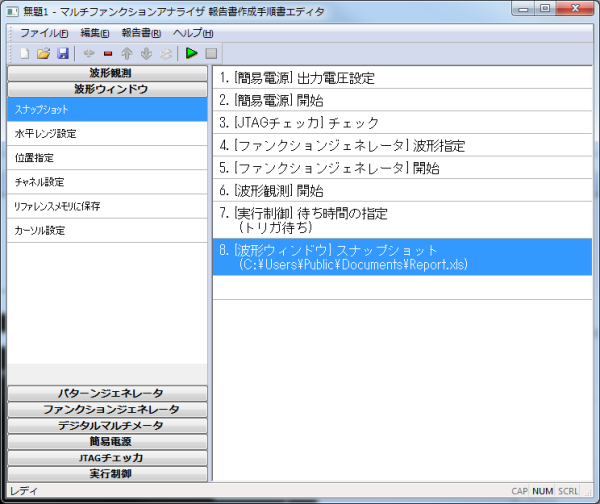

自動報告書作成　設定順序例　※行頭数字は画面番号を兼ねています

1.簡易電源機能：5V出力(対象基板への電源投入)
2.JTAGチェッカ機能：経路確認
3.経路確認結果を報告書に出力
4.ファンクション・ジェネレータ機能：正弦波出力
5.オシロスコープ機能：トリガ待ち
6.スナップショット(波形の記録)を報告書に出力
7.デジタルマルチメータ機能：電圧測定
8.電圧値を報告書に出力
9.30分待つ
10.繰り返し実行：1回だけ繰り返す。手順 8. へ戻る

画面１

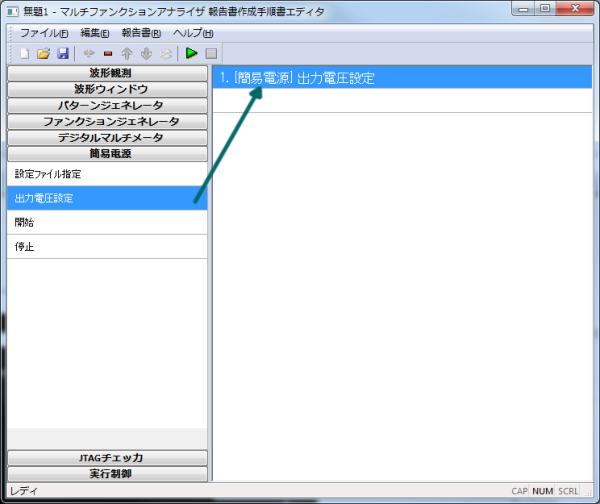

簡易電源機能：5V出力　実行したい機能を左のメニューからドラッグ
