( 3)センサー&IOTシステム学習キット KED-EXT102-S2

圧力値検出、色(RGB)の識別、物体検知、移動量測定、物体までの距離測定が可能

概要
センサー&IOTシステム学習キット (別売)
本製品は、1枚のボードの上にフォトセンサ、圧力センサ、距離センサ、モーションセンサ、 カラーセンサ、及びDCモータを実装し、専用IFによりμITRON学習キットオプションボード(KED-EXT102)で 制御可能としたものです。これらの制御は、μITRON学習キット本体ボード(KED-SH101)から、 μITRON準拠のリアルタイムOS、TOPPERS/JSPを使用して行い、テキストに沿ってプログラミングと ハードウェア制御の基礎を学ぶことで、組み込みシステム開発を学習することができます。

◆製品カタログ

 ・センサー&IOTシステム学習キットKED-EXT102-S2PDF

 ・学習キットカタログシリーズ ダイジェスト版PDF

 ・センサー実習機器ブロック図PDF

 ・センサー実習機器の技術解説書サンプルPDF

 ・μITRON学習キットのご紹介(ロードマップ・納入実績)PDF



◆導入事例

 ・導入事例 -雇用能力開発機構 愛媛センター様PDF



◆セミナー情報

 ・組み込み学習キットを用いた教育セミナーPDF



◆よくあるご質問
 ・KED-EXT102-S2



◆センサー&IOTシステム学習キット

センサー&IOTシステム学習キットは、数種類のセンサーを実装し、組込学習キットのオプションボードで制御可能としたものです。
TOPPERS/JSPカーネルを使用し、丁寧なテキストが付属します。
テキストに沿って、プログラミングとハードウェア制御の基礎を学ぶことができ、組み込みシステム開発の学習が行えます。

オプションボード

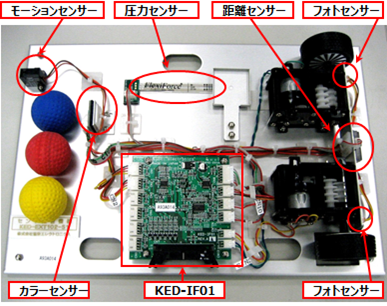

    KED−EXT102−S2の構成
■圧力センサー             1個
■カラーセンサー            1個
■モーションセンサー          1個
■距離センサー             1個
■フォトセンサー            1個
■DCモータ              1個
■制御基板:KED−IF01      1枚
■制御基板:KED−CL01      1枚
■制御基板:KED−PS01      1枚
■制御基板:KED−IF02      1枚
(オプション用KED-EXT102に載せる基板)
■ベースプレート            1枚
■センサー接続ケーブル         8本
■制御基板接続ケーブル         5本
■電池BOX              1個
■CD(テキスト、サンプルプログラム) 1式
■収納アルミケース           1個
■カラーボール(赤・黄・青)     各1個
■ 数種類の最先端センサーを実装
■ 圧力値検出、色(RGB)の識別、物体検知、
○ 移動量測定、物体までの距離測定が可能
■ DCモータを駆動可(2系統)
■ 豊富な演習課題付き(自動車の走行制御演習)
■ ¥163,000(税抜)

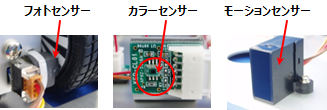

 詳細画像





注意!

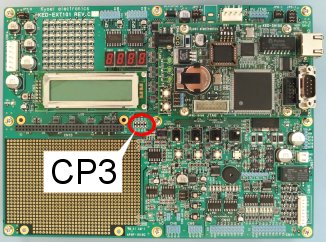

2009年5月以前に販売しましたKED-EXT102(オプションボード)につきましては、 カラーセンサーからの入力用の拡張ピンの取り付けが必要となります。 下図で示しておりますCP3にピンが取付けられていない場合は、 弊社で取り付けいたしますので、御連絡ください。
(取付けには、1週間前後お時間いただきます)

position of CP3 on KED-EXT102

※1 μITRONは、Micro Industrial TRON の略です。
※2 本文中で使用されている製品名は、各メーカーの商標です。
※3 GNU、TOPPERS/JSPは、Free SoftWare Foundationによって公表されている GNU GeneralPublic Licence Ver2に記載されている条件を満たします。
※4 予告無く、製品に使用する部品の一部を変更することがございます。
※5 本機器単体では動作しません。
