メータリレーBOX タッチパネル式

概要
本装置は、電圧、温度及び電流を計測し、測定値演算の結果、事前に設定した
電圧及び温度の範囲を超えた場合、エラーとしてリレーの制御を行います。
入力点数は24点で、温度、電圧、電流を任意に振り分けることが可能な構成になります。
5.7インチの液晶ディスプレイを使用し、タッチパネルで操作をコントロールします。

機能一覧
仕様
ブロック概略図
画面遷移1
画面遷移2


<機能一覧>

●1〜24Ch電圧の実測値の表示
●1〜24Ch温度の実測値の表示

●1〜24Ch電流の実測値の表示
●一括設定された電圧上下限値、温度上限値の表示
●超過電圧・超過温度時画面表示
●設定電圧の80%を超過したした時の警告表示
●電圧の上限値の設定(一括、個別)
●電圧の下限値の設定(一括、個別)
●温度の上限の設定(一括、個別)
●少数点の設定(最大下三桁)
●平均時間の設定(設定範囲1〜200)
●移動平均時間の設定(設定範囲1〜32)
●最大表示Chの設定(設定範囲1〜24Ch)
●現在時刻の設定機能
●未動作約300秒後スクリーンセーバ画面への移動
●フェールセーフとしてCPU、電源、AD基板の監視機能
●設定上下限値超過時の接点制御機能
●異常発生時のログ保存機能



<仕様>
大項目 項目 仕様 備考
機能 電圧センサ入力 最大24点まで設定可能 -10〜10V
温度センサ入力 最大24点まで設定可能 GND共通
※24点の入力端子は設定より電圧測定温度測定の選択が可能。
例えば温度センサ入力を5点と設定した場合、電圧センサ入力は19点となります。
対応温度センサ T型・K型 AD595を使用 T、Kに対応
※初期精度 ±1℃ at 25℃
接点出力 24点 60VDC、125VAC 1A
(オムロン G5V-1 12V
コイル:12V 12.5mA 150mW)
表示 タッチパネル式 640*480dots ケニックシステム社製
CPUボード内蔵タッチパネル
TCG057VGシリーズ
(5.7インチ-VGA)
表示範囲 -9999〜9999
環境 使用周囲温度範囲 0〜50℃ ※LCDの使用温度範囲
使用周囲湿度範囲 35%〜85% RH 結露しないこと
電源 電源入力 ACアダプター12V
2A出力
消費電流CPU,LCD Max2A
(Type1A at5V)
リレー12V 0.8A
精度 電圧表示分解能 1mV
電圧計精度 10mv 有効分解能 12Bit 2.4mV
温度計測精度 ±1℃ at 25℃
フェールセーフ 外部ウオッチドッグ
外形 ケース 300×50×200 端子台 XW4E-8B1
(3.81mmピッチ 1列)

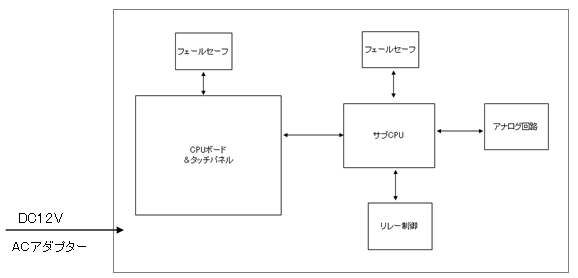

<ブロック概略図>

本装置は、基本構成としてタッチパネルを制御するメインCPU(ケニックシステム社製CPUボード)とサブCPU、アナログ回路、リレー制御回路で構成される。
各CPUは、フェールセーフの回路とつながっている。
電源は、ACアダプター12Vとする。

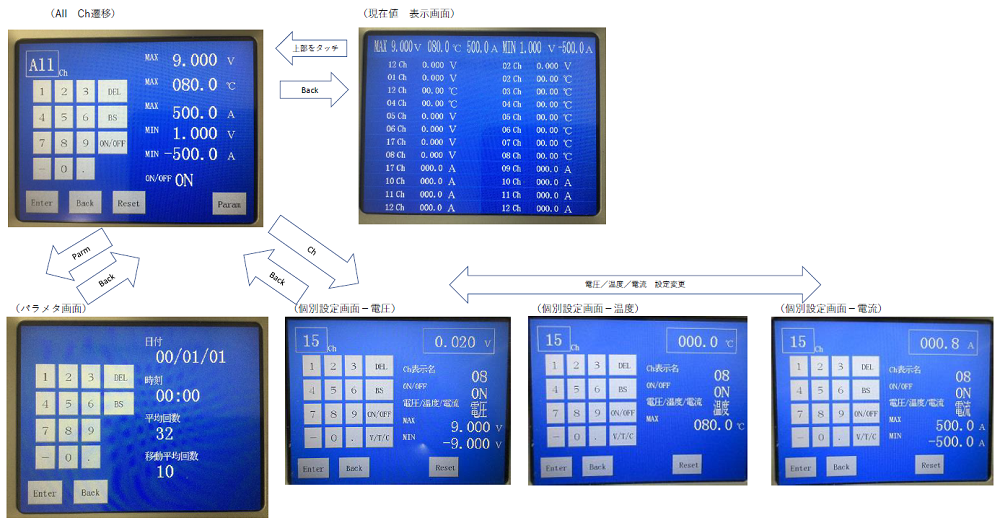

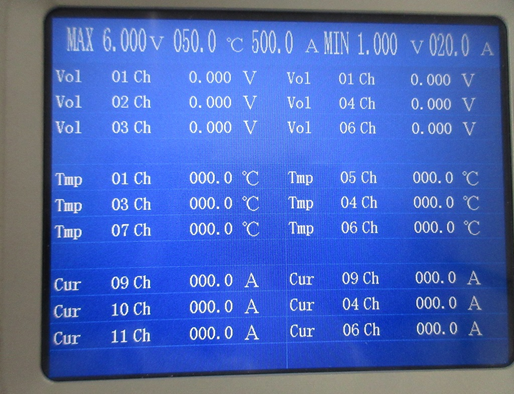

<画面遷移1>

全画面30秒経過でスクリーンセーバーになり、画面のタッチで元の画面に戻ります。
画面遷移1

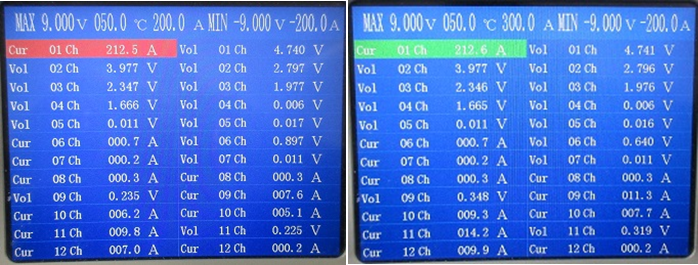

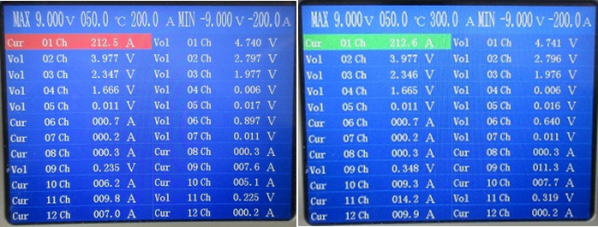

<画面遷移2>

事前に設定した電圧及び温度の範囲を超えた場合、赤色になります。
事前に設定した電圧及び温度の80%を超過した場合、緑色になります。

画面遷移2




▼詳細はこちらから

  メーターリレー取扱説明書


★その他

 1)対応温度センサ T型・K型 AD595を使用 T、Kに対応
   ※初期精度 ±1℃ at 25℃

 2)注意事項
   電流センサは、250V/4A(HCS-36-500-AP 2ターン)に対応しております。
